|
Nilai |
Cetakan Injeksi | ||||||
| HMG-2 | HMG-3 | HMG-4 | HMG-5 | HMG-6 | HMG-7 | HMG-8 | |
| Br (KG) | 3.0-4.0 | 3.5-4.5 | 4.5-5.0 | 4.5-5.5 | 5.0-6.0 | 5.3-6.2 | 5.9-6.5 |
| Induksi sisa (T) | 0.3-0.4 | 0.35-0.45 | 0.45-0.5 | 0.45-0.55 | 0.5-0.6 | 0.53-0.62 | 0.59-0.65 |
| Hcb (Koe) | 2.4-3.2 | 2.8-3.2 | 3.0-4.0 | 3.5-4.5 | 4.0-4.5 | 4.3-5.2 | 4.8-5.4 |
| Gaya Koersif (kA/m) | 192-256 | 224-256 | 240-320 | 280-360 | 320-360 | 344-416 | 384-432 |
| Hci (Koe) | 6.0-8.0 | 6.0-8.0 | 7.0-9.0 | 7.0-9.0 | 7.0-9.0 | 8.5-10 | 8.5-10 |
| Kekuatan Koersif Intrinsik (kA/m) | 480-640 | 480-640 | 560-720 | 560-720 | 560-720 | 680-800 | 680-800 |
| （BH)maks (MGOe) | 2.0-3.0 | 2.5-3.5 | 4.0-5.5 | 4.5~5.5 | 6.0-7.0 | 6.0-7.5 | 7.5-8.5 |
| Produk Energi Maks (kJ/m3) | 16-24 | 20-28 | 32-44 | 36~44 | 48-56 | 48-60 | 60-68 |
| μIngat (μH/m) permeabilitas |
1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| Suhu Koefisien B( persen / derajat ) |
-0.11 | -0.11 | -0.11 | -0.11 | -0.11 | -0.11 | -0.11 |
| Suhu Tc Curie (derajat) | 350 | 320 | 320 | 320 | 320 | 350 | 350 |
| Baturasi (KA/m) Kekuatan Magnetisasi (Koe) |
＞1600 | ＞1592 | ＞1592 | ＞1592 | ＞1592 | ＞1592 | ＞1592 |
| ＞20 | ＞20 | ＞20 | ＞20 | ＞20 | ＞20 | ＞20 | |
| Suhu Operasional Maks (derajat) | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Massa jenis (g/cm3) | 4.0-4.5 | 4.0-4.5 | 3.9~4.9 | 4.5~5.0 | 4.5~5.5 | 5.0~5.5 | 5.4~5.7 |

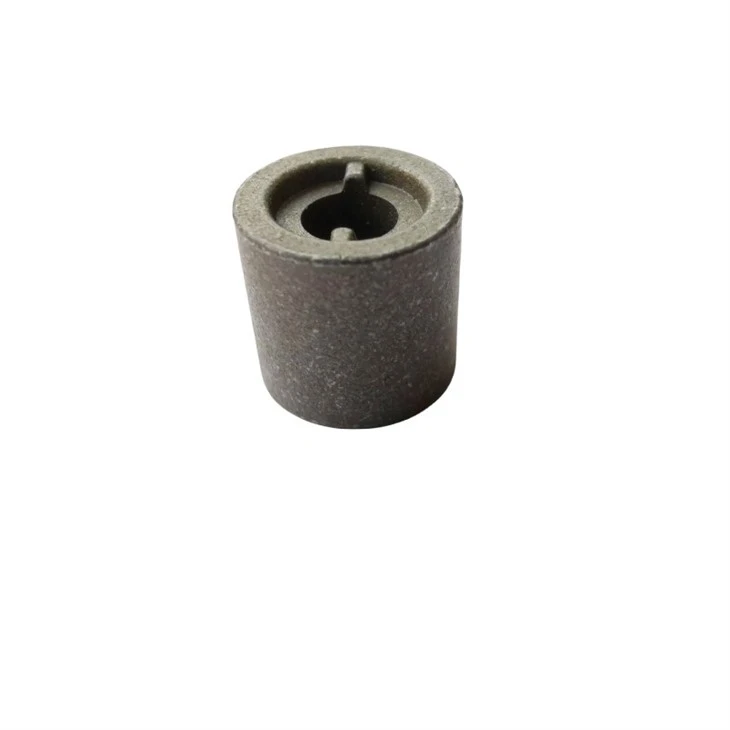

Cetakan injeksi bahan magnet permanen tanah jarang NdFeB, produk ini memiliki kekakuan dan elastisitas; dapat dibentuk dengan logam, plastik, dan tatahan lainnya sekaligus, menyederhanakan perakitan, kuat dan kokoh (tidak mudah rontok dan berubah bentuk); dapat memastikan bahwa keadaan lelehan panas yang presisi adalah rongga cetakan penuh, beberapa bagian dalam satu cetakan, kepadatan seragam, konsistensi medan magnet yang baik; lapisan plastik bubuk magnetik, magnet memiliki ketahanan korosi yang baik. Jenis produk ini adalah magnetisasi multi-kutub radial, yaitu cetakan injeksi dari bubuk magnet NdFeB, nilon 12, dan sisipan gasket logam (sesuai kebutuhan produk pelanggan).
Dibandingkan dengan magnet permanen terikat yang dibentuk, cetakan injeksi magnet NdFeB memiliki keunggulan luar biasa berikut.
1. Efisiensi produksi tinggi dan biaya pemrosesan rendah.
2. Lebih mudah untuk memproses magnet dengan sisipan.
3. Dapat membentuk magnet dengan bentuk yang lebih kompleks dan persyaratan toleransi yang tinggi.
4. Berbagai magnet dengan ukuran kecil dan presisi tinggi dapat diproduksi.
5. Tidak perlu pelapisan, stabilitas kimia yang baik dan ketahanan korosi.
6. Kepadatan rendah, kekuatan mekanik tinggi.
7. Bahan pelari dapat didaur ulang.
Tag populer: pa12 pa6 pps ndfeb magnet permanen insotropic bonded ndfeb injection magnet, Cina pa12 pa6 pps ndfeb magnet permanen insotropic bonded ndfeb injection magnet produsen, pemasok, pabrik
